Access Serie

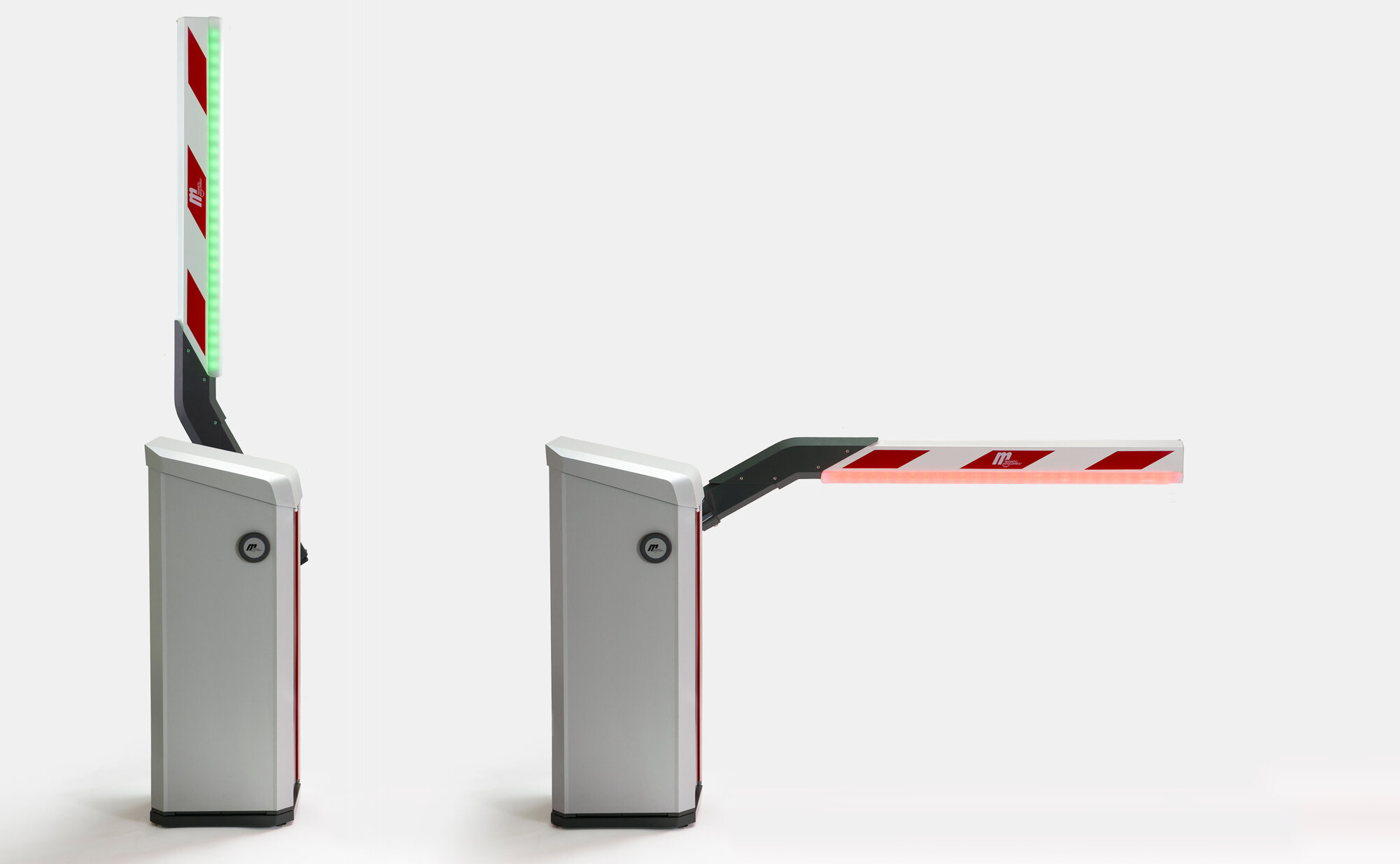

Eine Schrankenplattform, als immer wiedererkennbarer und dennoch anpassbarer kleiner Wächter konzipiert.

Die anpassungsfähige Serie der Access Schranken haben wir auf der technischen und gestalterischen Ebene betreut. Die kompakte und wartungsfreundliche Form wird durch den gekröpften Baum möglich, in dessen Konzeption auch konsequent Module wie Displayfläche oder Unterfahrschutz einbezogen wurden.

Hinter der Konstruktion der Serie stecken unter anderem Sicherheits-Berechnungen wie der Windlast auf verschiedenen Schlagbaum-Längen unter Sturmbedingungen. Der Lichtbalken ist zugleich ein Schlagschutz, der die Baumbewegung bei Kontakt mit Personen sofort stoppt.

Benutzungsanalyse vor Ort im Feld mit Montagepersonal
Überprüfung eines Konzepts für eine gekröpfte Schrankenbaum-Form
Familienschema für ein Konzept mit gekröpften Bäumen
Skizzen für die Getriebe- und Schrankenmechanik
Konzeptskizzen für ein Frontalwartungs-Layout
Karton-Mockup des neuen Schrankenkonzepts im Vergleich mit dem Vorgänger-Modell
Mockup einer Schranke mit gekröpftem Baum und Unterfahrschutz bei Tribecraft
Pius Kobler hält die Doppellauf-Barriere mit aufgeschnalltem Schokoladen-Eier Magazin (zu Ostern)
Designskizzen für das umgesetzte Gehäusekonzept mit Wartungszugang von oben und Licht im Schrankenbaum

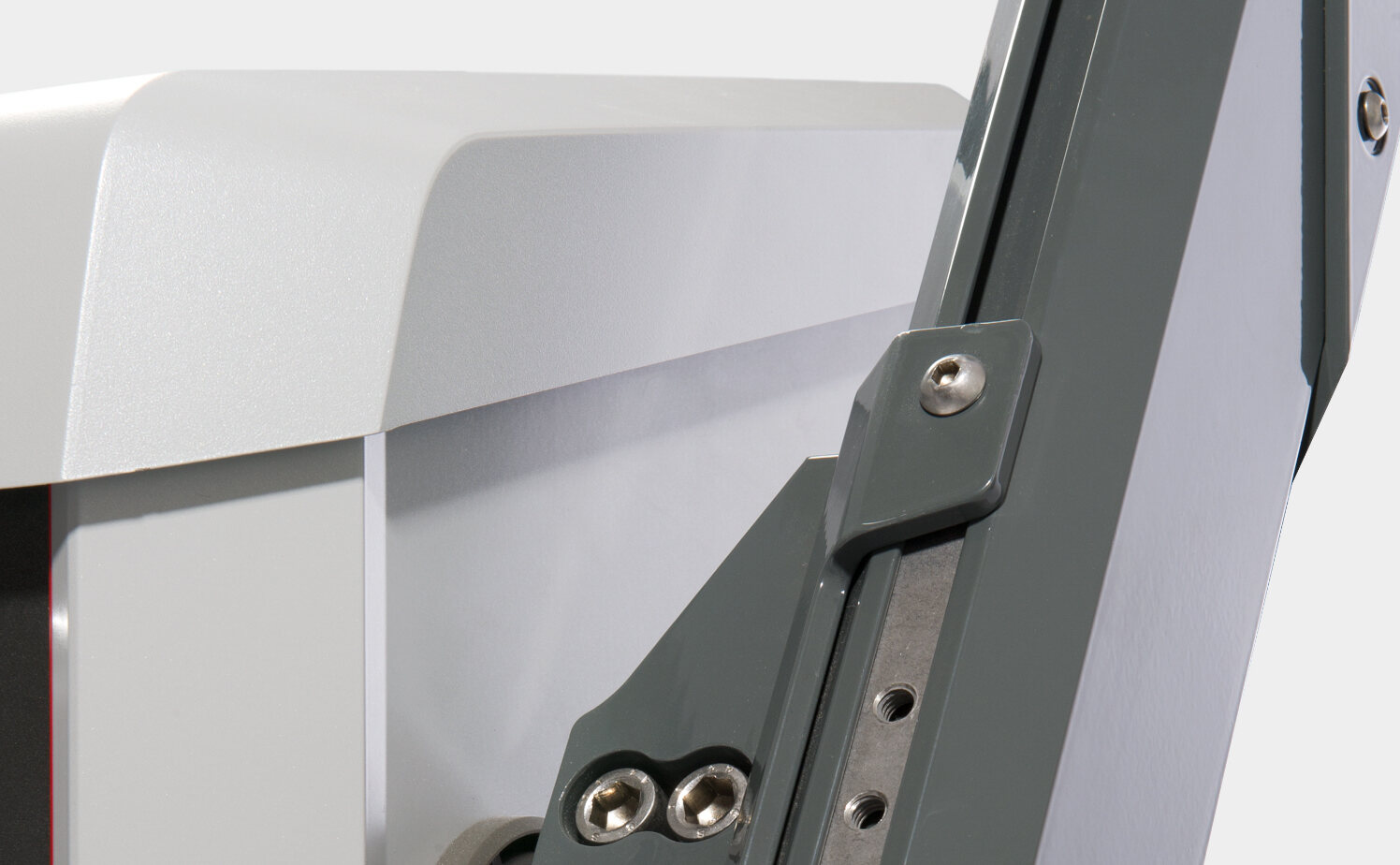

Serieumsetzung: CAD-Konstruktion des Baumflansches als Aluminium-Druckgussteil
Erweiterung der Produktfamilie: CAD-Rendering mit den Zugangs-Terminals
Prototyp einer innenliegenden Falt-Mechanik für Knickbäume
1
/
„Die schlicht und ergonomisch gestaltete MicroDrive überzeugte die Jury durch eine intelligente Kostruktion und ein ansprechendes Erscheinungsbild.“
Jury Red Dot Design Award

Markteinführung:

2012

Unser Beitrag:

Gesamtkonzeption
Design
Konstruktion
Umsetzungsbegleitung
Variantenpflege
